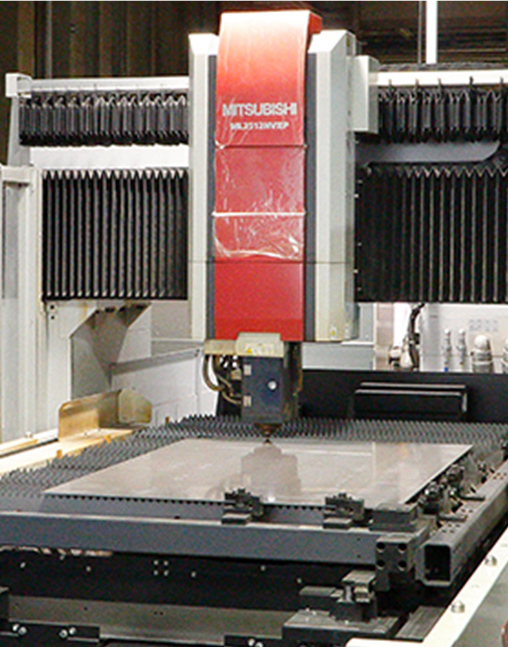

パレットチェンジャー付きレーザー加工機
三菱電機(株)製:ML2512HVⅡP-40CF-R CO2レーザーは酸素ガス切断で軟鉄は板厚25mm迄、窒素ガス切断でステンレスは板厚12mm迄(高圧無酸化切断)の加工が可能です。また、ノズルチェンジャー及びパレットチェンジャーを装備し高効率生産を実現しています。
-
EM255NT
-
-
ネスティング CAD/CAM

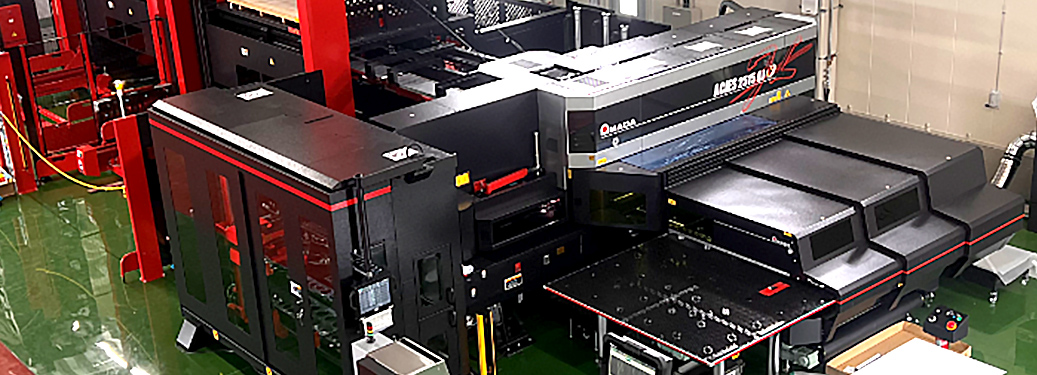

ターレットパンチプレス機は(株)アマダ製:EM255NT(ACサーポ
ツインドライブ・20トン)2台、PEGA345(メカ式・30トン)2台、
村田機械(株)製:C-3000(メカ式・30トン)1台の計5台の加工機
を有し薄板から厚板の製品迄幅広く対応することが可能です。

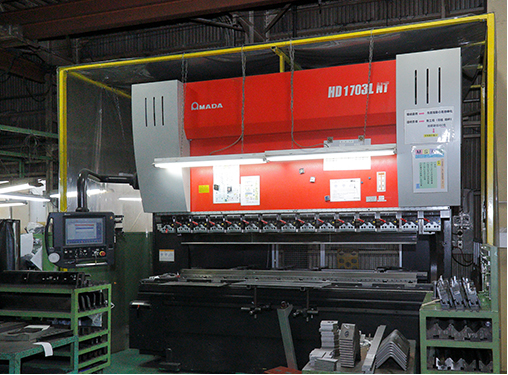

130トン ロングストロークベンダー
-
(株)アマダ製:HD1703LNT1台、HD1303LNT2台はそれぞれ加圧能力170トン・130トン、曲げ長さ3110mm迄対応が可能な上、標準仕様のストロークが200mmに対し350mmのロングストローク仕様になっています。従来ではストロークが不足し加工できなかった製品に対し+150mmの深曲げ加工が可能です。
-
170トン ロングストロークベンダー
-
-

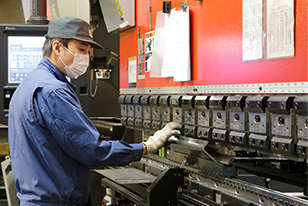

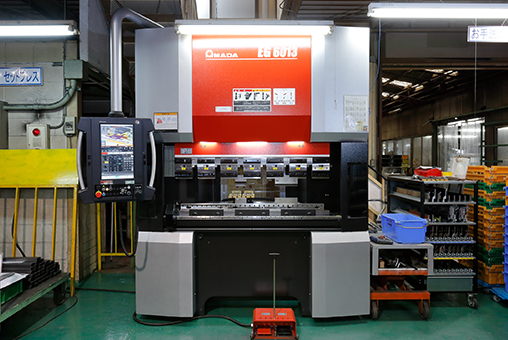

60トン デュアルドライブサーボベンダー
高出力用の2つのサーボモーターの搭載(DSP:デュアルサーボプレス機構)及び新バックゲージシステムにより小物加工の高速・高精度・高生産性を実現。

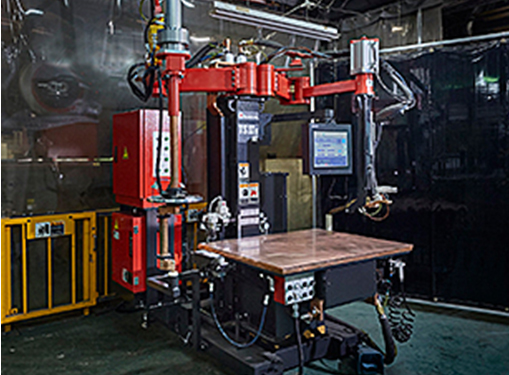

テーブルスポット溶接機
(NC付インバーター式テーブルスポット)
(株)アマダ製:TSⅢs-NTはテーブルサイズ1,000mm×800mm,Hガン、Vガンの2種類の溶接ガンを装備したインバーター式テーブルスポット溶接機です。SPCCは3.2.ステンレス鋼はt2.5、アルミはt2.0板厚まで加工可能です。またID-4.0 IVHPNTと同様溶接データベースに画像データを製品毎に保存可能です。

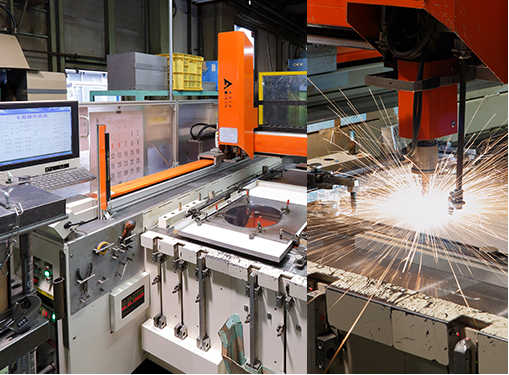

自動スタッド
(Z軸サーボ駆動・φ10スタッドボス加工可)
アジア技研(株)製:ASR-1012C-6Mの溶接範囲はX軸1000mm、Y軸1200mm、Z軸200mmが可能です。又適合スタッドは軸径3~10mm、長さ5~30mm、材質は鉄鋼・ステンレス鋼・アルミニウムが溶接可能です。

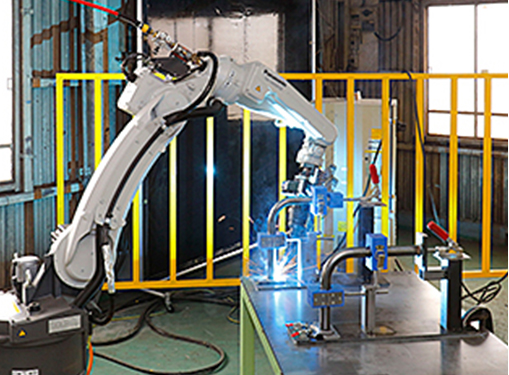

ロボット溶接機

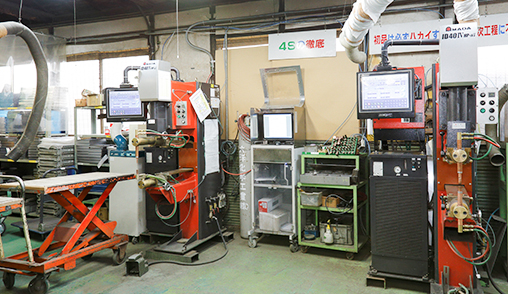

スポット溶接機(NC付インバータ式スポット)
(株)アマダ製:ID-40ⅣHPNTは最大溶接電流30000Aインバータ式スポット溶接機です。SPCCはt3.2、ステンレス鋼はt3.0、アルミt2.5の板厚迄加工可能です。また、溶接データベースに画像データを製品毎に保存が可能。

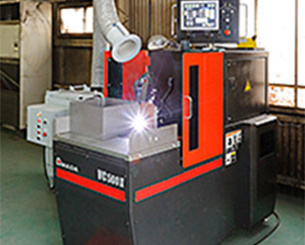

縦型自動TIG溶接機

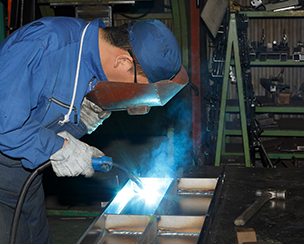

CO2半自動溶接

TIGアルゴン溶接機

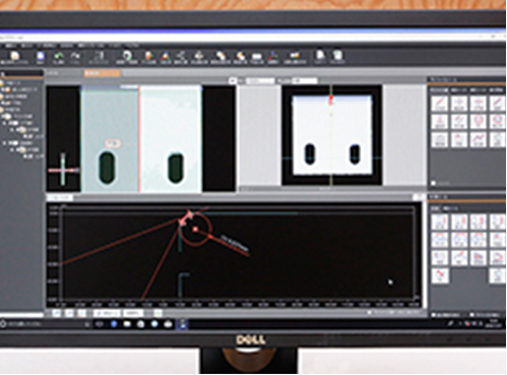

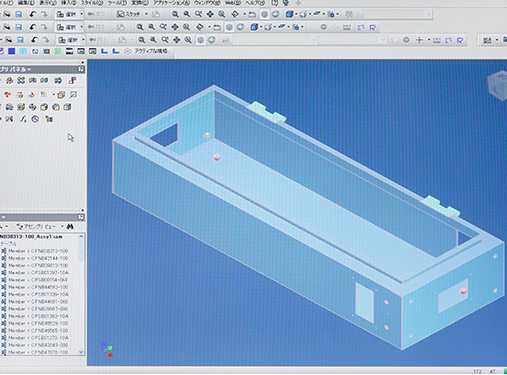

当社では3D CADにより作図を行うため、3次元データでのやり取りが可能です。

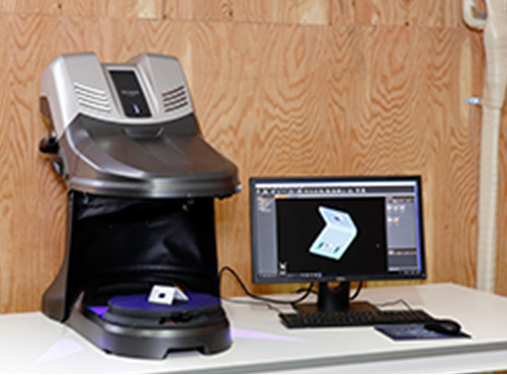

3Dスキャナ型3次元測定器で作図したCADデータと測定した製品の立体データを合成できる為、設計値に対する差異について色で判別が可能となります。
又、NCフライス、旋盤での加工も行っています。
-

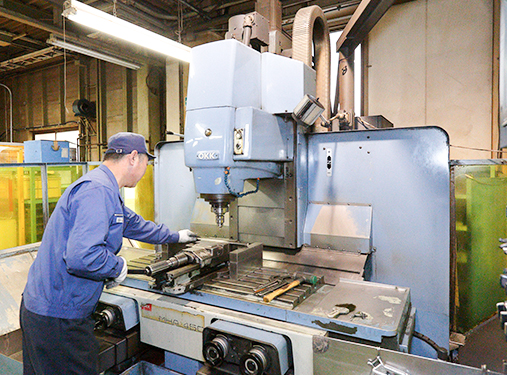

NCフライス
-
CAD(3D)
-
3Dスキャナ型 三次元測定器
-
弊社内加工品目
電機設計 | 電機機械器具部品設計 | |
---|---|---|
機械加工 | NC/フライス加工(金属) | NCフライス加工 |
タッピング加工 | ||
マシニング加工(横型) | ||
旋盤加工(金属) | NC旋盤加工 | |
汎用旋盤加工 | ||
その他機械加工 | ワイヤー加工 | |
被加工材 | 鉄 | |
ステンレス | ||
アルミ合金 | ||
銅合金 | ||
板金・パイプ加工 | 切断・抜き | タレパン加工 |
シャーリング加工 | ||
レーザー・タレパン複合加工 | ||
レーザー加工(4尺超) | ||
シャーリング加工(4尺超) | ||
コナーシャー | ||
曲げ加工 | NCセットプレス | |
ベンダー加工(3m超) | ||
3本ロール機 | ||
ベンダー加工(油圧) | ||
ベンダー加工(サーボ) | ||
パイプ・アングル加工 | パイプ・ベンダー加工 | |
特徴的加工 | 製缶加工 | |
精密板金加工 | ||
塗装処理 | ||
カッティング・ブランク | CO2レーザー加工 | |
被加工材 | 金属(薄板) | |
金属(厚板) | ||
特徴点 | クリーンカット | |
溶接 | 溶接・溶着 | CO2溶接 |
スポット溶接 | ||
TIG溶接(アルゴン溶接) | ||
ロー付け | ||
スタッド溶接 | ||
自動スタッド溶接 | ||
コンデンサースポット溶接 | ||
試作品加工 | 打抜き加工 | |
溶接加工 | ||
曲げ加工 |
||
筺体試作品製造 | ||
金属プレス | 加工方法 | 曲げ |
打抜き | ||
材料 | 鉄 | |
ステンレス | ||
アルミ | ||
銅 | ||
材料厚さ・太さ | t0.2mm~t3.2mm | |
組立 | 産業機械組立 | |
板金組付 |
ステンレス焼取り | |
リベットカシメ | ||
ボックス組立 | ||
コーキング | ||
スペーサ圧入 | ||
配線組立 | 電源装置 | |
制御盤 | ||
分電盤 | ||
操作盤 |
